产品名称:高精度00级花岗石平行规检验测量平行规
发布日期:2019-02-12
点击数:352
询价:点击询价
产品详情

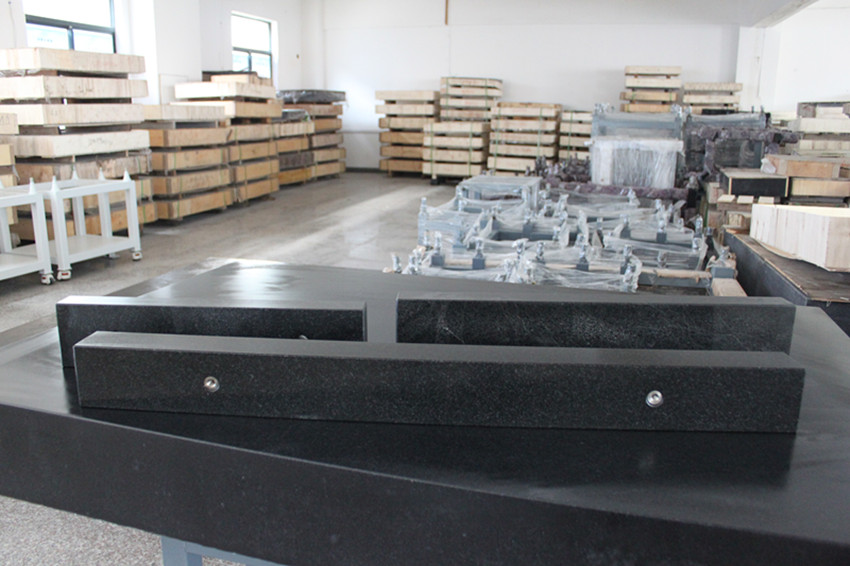

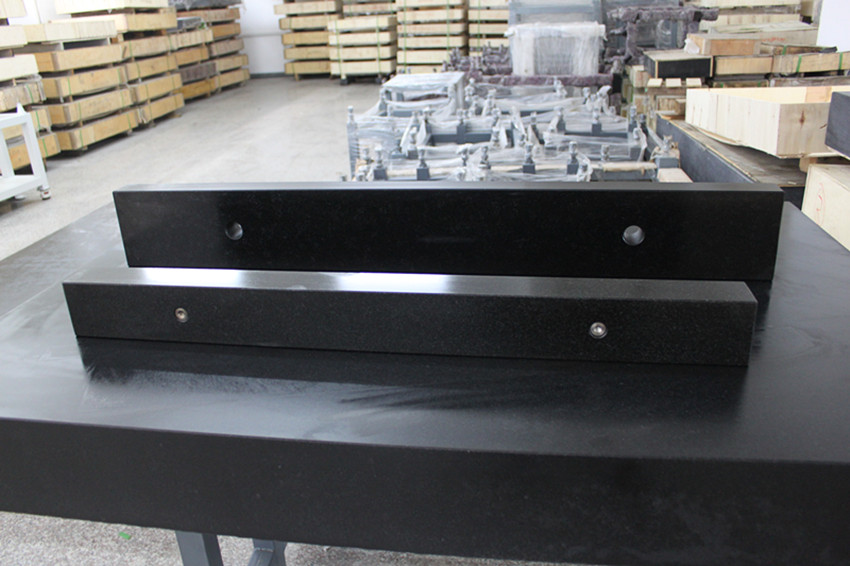

泰兰德精密大理石平行轨

大理石平行规的功能:大理石平行规主要用于平行度和垂直度的检测。大理

石平行规是高精度精密基准测量工具,对仪器仪表、精密工具、机械制件的

检验,都是理想的基准面。

精度检测

①大理石平行规的直线度检测 检测大理石平行规上工作面与下工作面的平行度,工作面与下支承面的平行度将大理

石平行规以工作面(或以支承脚支承面)为基面放在精密平板上,用装在表架上的

度值为  0.001mm    的千分表在其工作面上测出不少于三处的高度差值,为平行度误差。 当不具备适用的平板时,允许将大理石平行规侧面放在某一支承面上,用分度值为 0.002mm 杠杆千分尺或带分度值为 0.002mm 千分表的检具测量大理石平行规的高 度差

②大理石平行规的平行度检测 检测大理石平行规上工作面与下工作面的平行度,工作面与下支承面的平行度将大理

石平行规以工作面(或以支承脚支承面)为基面放在精密平板上,用装在表架上的

度值为  0.001mm    的千分表在其工作面上测出不少于三处的高度差值,为平行度误差。 当不具备适用的平板时,允许将大理石平行规侧面放在某一支承面上,用分度值为 0.002mm 杠杆千分尺或带分度值为 0.002mm 千分表的检具测量大理石平行规的高 度差。

  联系人:杜先生13814830096

平行规

规格 (mm)

工作面平面度相对面平行度

工作面间垂直度

每对平行规H.W等长之差

精度等级μm

00

0

00

0

0

0

160×25×16

1.5

3

20

40

1.5

3

250×40×25

2

4

30

60

2

4

400×60×40

4

8

40

580

4

8

630×100×63

6

12

50

100

6

12
