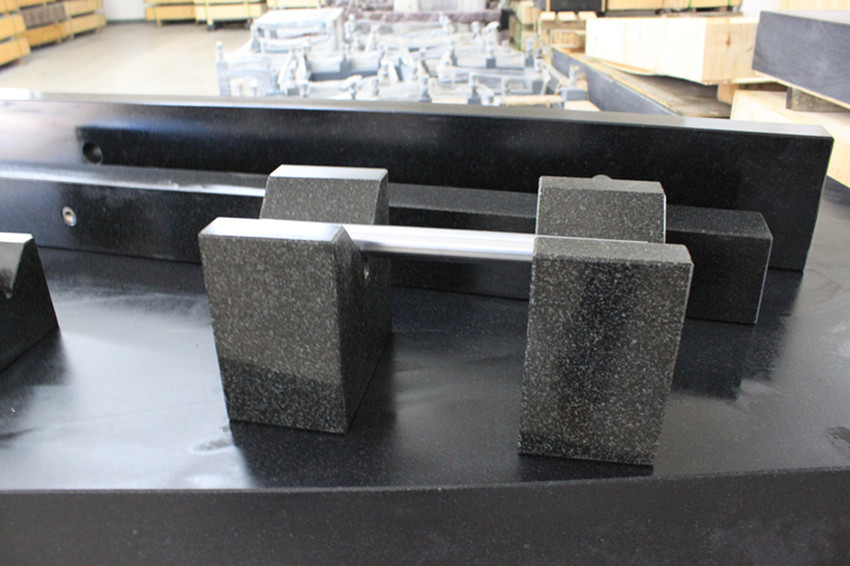

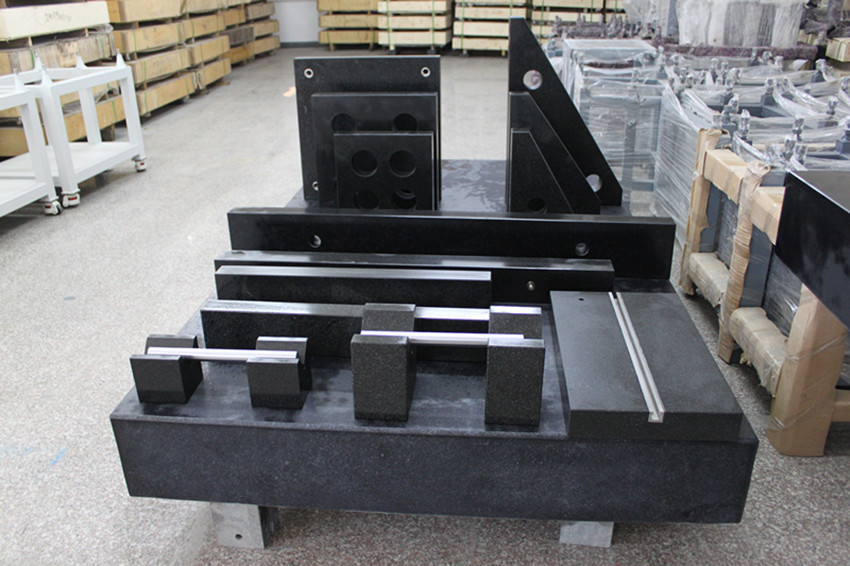

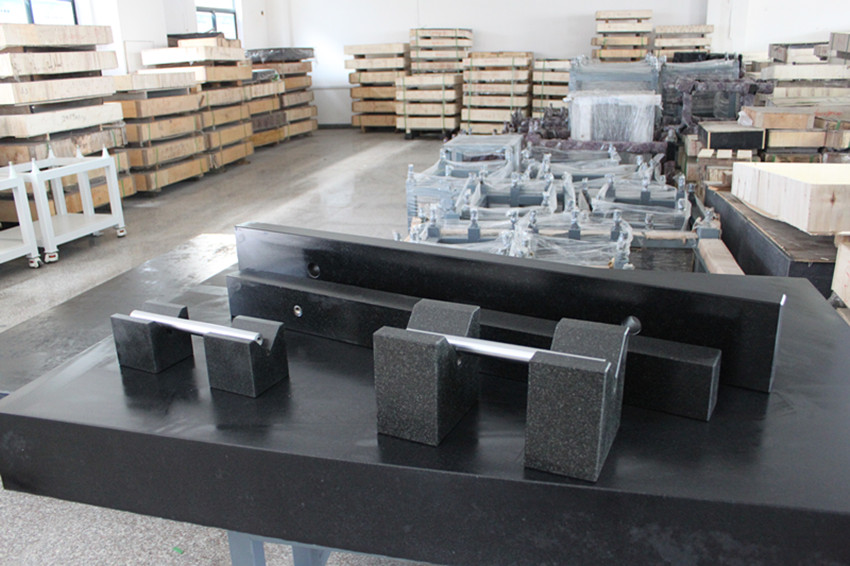

泰兰德精密大理石V型块
大理石V型块花岗石V型块高精密检验测量V型块
大理石v 型块的功能：大理石V 型块适用于机械加工、零部件制造行业的精密检验、
精密测量和精密划线、定位工作，是检测圆柱体的理想工具。主要是起辅助定位作用，
保证被测产品的稳定性。
具体用法：
V 型块主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般 V 型块都是一副两块，两块的平面与 V 型槽都是在一次安装中磨出的。精密 V 型块的尺 寸相互表面间的平行度，垂直度误差在 0.01 毫米之内，V 型槽的中心线必需在 V 型架 的对称平面内并与底面平行，同心度，平行度的误差也在 0.01 毫米之内，V 型槽半角 误差在±30~±1 范围内。精密 V 型块也可做划线，带有夹持弓架的 V 型块，可以把圆 柱形工件牢固的夹持在 V 型块上，翻转到各个位置划线。
联系人杜先生13814830096
|
花岗石V型架规格（mm） |
工作面平行度 |
V型槽对底面平行度 |
V型槽对侧面平行度 |
V型槽对两侧面对称度 |
V型槽侧面对端面垂直度 |
V型架侧面对底面垂直度 |
一对V型块对底面的高度差 |
|||||||
|
精度等级（um） |
||||||||||||||
|
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
|
|
60*60*60 |
1.5 |
3 |
4 |
8 |
4 |
8 |
8 |
16 |
8 |
8 |
4 |
8 |
5 |
10 |
|
100*80*100 |
2 |
4 |
4 |
8 |
4 |
8 |
8 |
16 |
8 |
8 |
4 |
8 |
5 |
10 |
|
160*100*160 |
2.5 |
5 |
5 |
10 |
5 |
10 |
10 |
20 |
10 |
10 |
5 |
10 |
6 |
12 |
